查特液氮罐杜瓦瓶是市場上使用比較廣泛占有率比較高的同類產品，查特公司在真空儲存深冷領域在40多年前就開始研發產品，現在主要研究低溫介質儲存的低耗損儲存和長壽命的使用。以利于客戶的長期高效使用。查特液氮罐杜瓦瓶的產品研發讓技術原理涵蓋所有深低溫儲存和運輸領域，是機電一體化行業在超低溫領域的延伸。創造深遠價值。

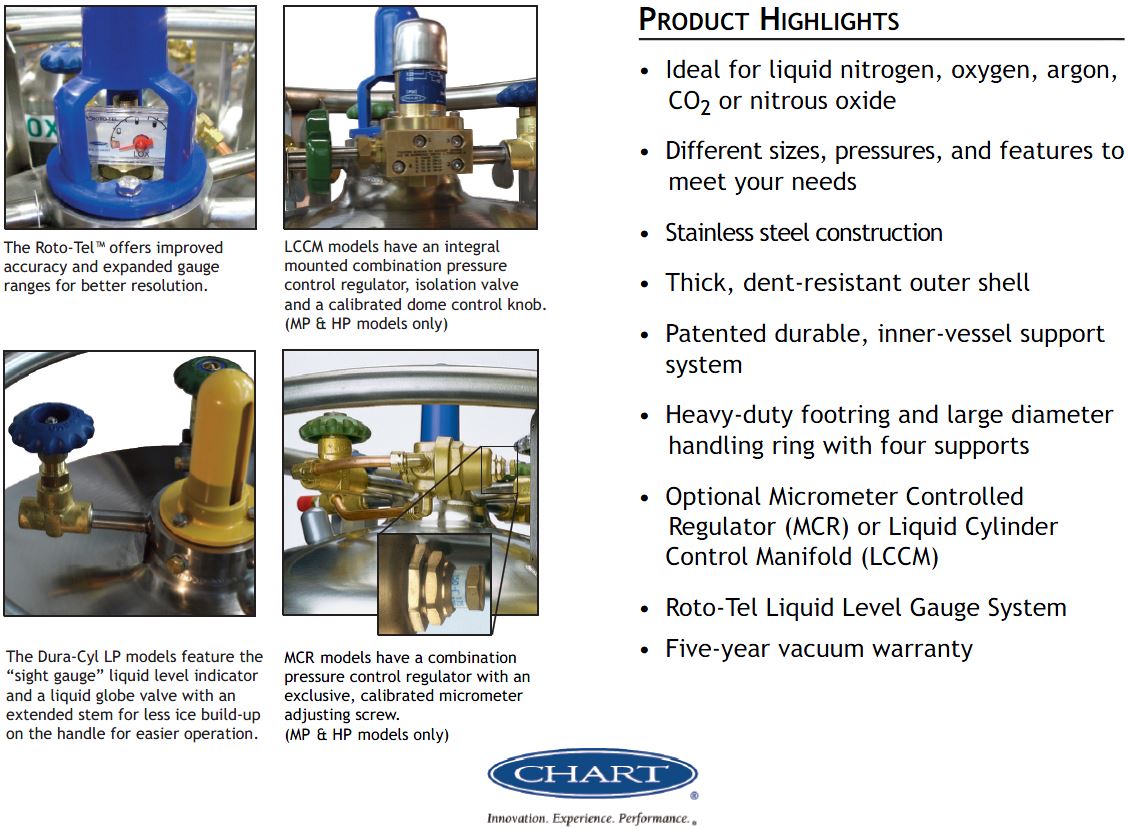

一  查特液氮罐杜瓦瓶產品特點

1 產品分型清晰——查特液氮罐各種型號分型主要根據罐體容積和壓力分型。便于各種行業客戶的選型。一般低壓補液需求選擇使用22psi壓力的LP型罐體，普通補液和使用高純氣體的客戶使用MP型1.58mpa，配置接口及減壓閥輸出氣體，而需要更高壓力的實驗環境，厭氧培養箱或者液體/氣體要求的則可以選擇2.4mpa壓力系列產品。

2 產品配置完善——查特液氮罐杜瓦瓶除不銹鋼制罐體主體結構外，標準配置了相應的截止閥，安全閥系統，液位監控表，壓力平衡回路，完善的扶手圈，罐底部的安全保護圈體。低壓罐體還配有腳輪系統。

3 主體用料考究——液氮罐主體使用全不銹鋼材質打磨拋光制成，外觀耐受腐蝕，適用于所有實驗室環境及工業使用環境。不銹鋼用料厚實耐用。是客戶長久選擇的主要原因。

二 技術參數：

產品型號/Model		160MP	160HP
類別	規格	參數	參數
壓力級別		MP	HP
容量（升）	幾何容積	176L
尺寸和安全閥開啟壓力設定值
安全閥設定壓力	psig/mpa	230/1.6	350/2.4
直徑	厘米	50.8
高度	厘米	151.3
空重（公斤）		113.4	126.9
滿重（公斤）	N2	234	241
	O2	285	290
	Ar	322	325
	CO2		303
	N2O		293
標準狀態下氣體體積	N2	97	91
	O2	120	114
	Ar	117	111
	CO2		89
	N2O		84
性能
日蒸發量%每天	N2	2
	O2-Ar	1.4
	CO2-N2O		0.5
氣流量（NM3/Hr）	N2-O2-Ar	9.2
	CO2-N2O		2.9

* 在安全閥設定壓力下的充裝重量/Fill weight is based on relief valve setting pressure

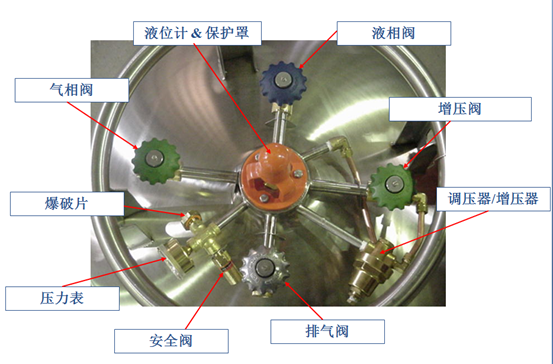

三 配置說明

1. 液相閥——液相閥用來輸入或者輸出低溫液體
2. 增壓閥——增加罐內壓力，調節罐體汽化壓力
3. 調壓器/增壓器——（接通/斷開）壓力控制調節器
4. 排氣閥——又稱放空閥，用于放空罐體內部壓力
5. 安全閥——又稱泄壓閥，在罐體內部壓力超高時，用來泄壓
6. 壓力表——指示罐體內部壓力
7. 氣相閥——輸出氣體使用
8. 液位計/保護罩——指示液氮罐內部低溫液體液位，保護罩用來保護液位計
